適用范圍
用于光伏發電系統中直流側的光伏組件與組件之間的串聯電纜、組串之間組串至直流配電箱(匯流箱)之間的并聯電縊和直流配電箱至逆變器之間的滿足室外環境要求的鋁合金導體光伏發電系統用電纜
結構
導體：2PFG 2642中第五種鋁合金軟導體
絕緣：120°C交聯無鹵低煙阻燃聚烯烴
護套：120C交聯無鹵低煙阻燃聚烯經
顏色：紅色或黑色
技術指標
額定電壓：DC1500V
測試電壓：AC6.5kV/5min或DC15kw/5min不擊穿
空氣敷設時導體最高工作溫度：120°C/2000h
導體長期工作溫度：90°C
環境溫度：-40°C~+90°C
最大短路溫度：≤250℃/5S
預期使用壽命：25年
彎曲半徑：6 X D
特性與符合性
防火性能：EC60332-1
鹽霧排放：IEC61034;EN 50268-2
低火災荷載： DIN 51900
產品認證：TUV2PFG 2642/01.22
產品特性
減輕電纜重量具備耐臭氧、耐酸堿和耐環境氣候等耐外部環境特點25年長壽命降低安裝成本,可直埋,可用于多組件串并聯，載流量滿足要求，鋁導體機械性能達標，銅鋁連接安全，銅鋁連接器和電纜連接

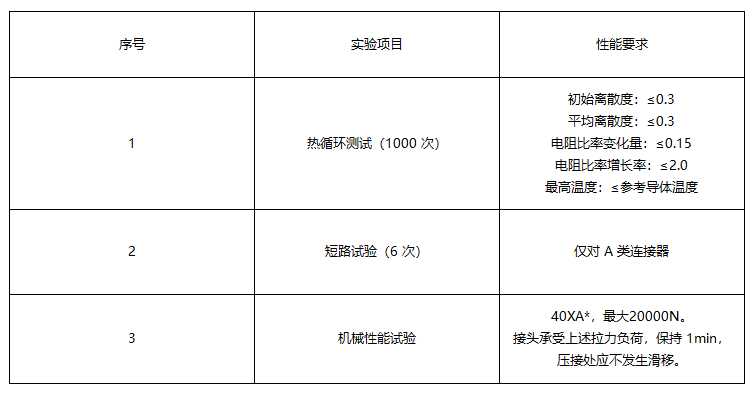

銅鋁連接器的要求
需使用符合EC62852,IEC61238以及2pg標準相關要求的銅鋁連接器,鑒于銅鋁連接器仍在不斷技術進步,不同品牌型號的電纜與連接器之間的匹配可能會出現問題，建議特定品牌型號的連接器需要與特定品牌型號的鋁合金光伏電纜進行搭配。

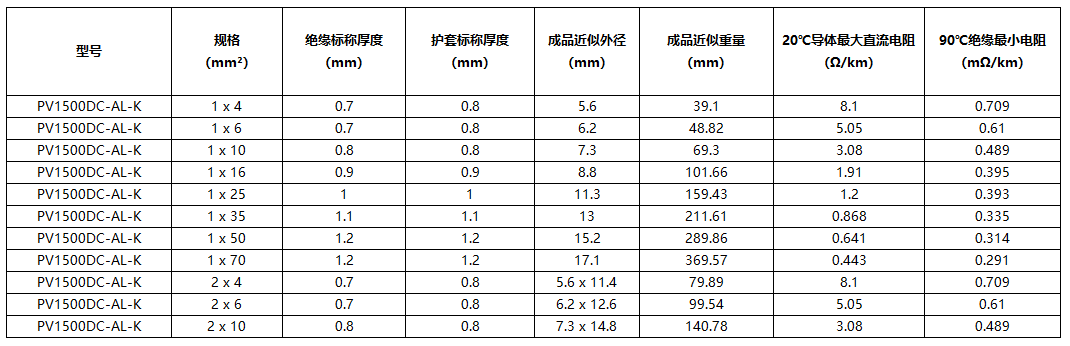

結構尺寸及參數

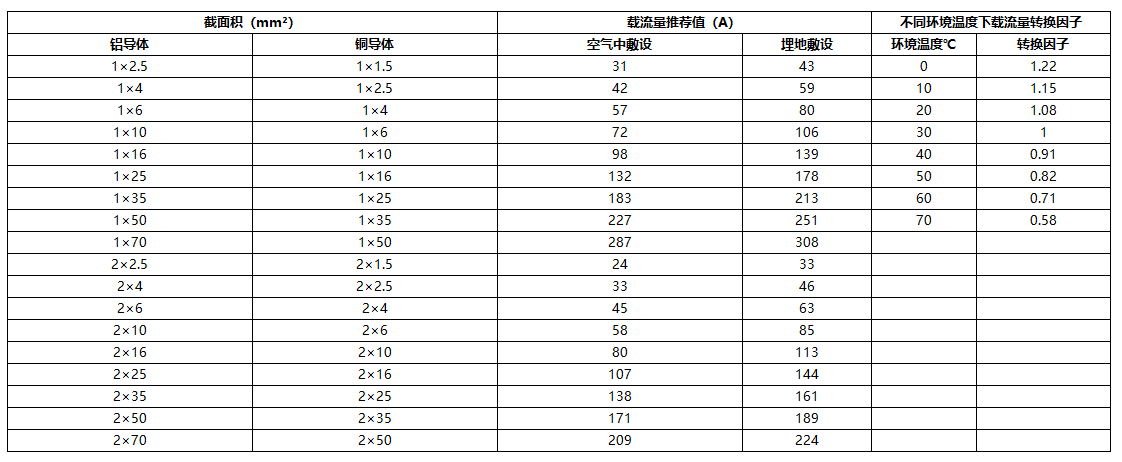

載流量快速選型參照表
注：A * 表示鋁或鋁合金導體標稱截面積 (mm2)。
